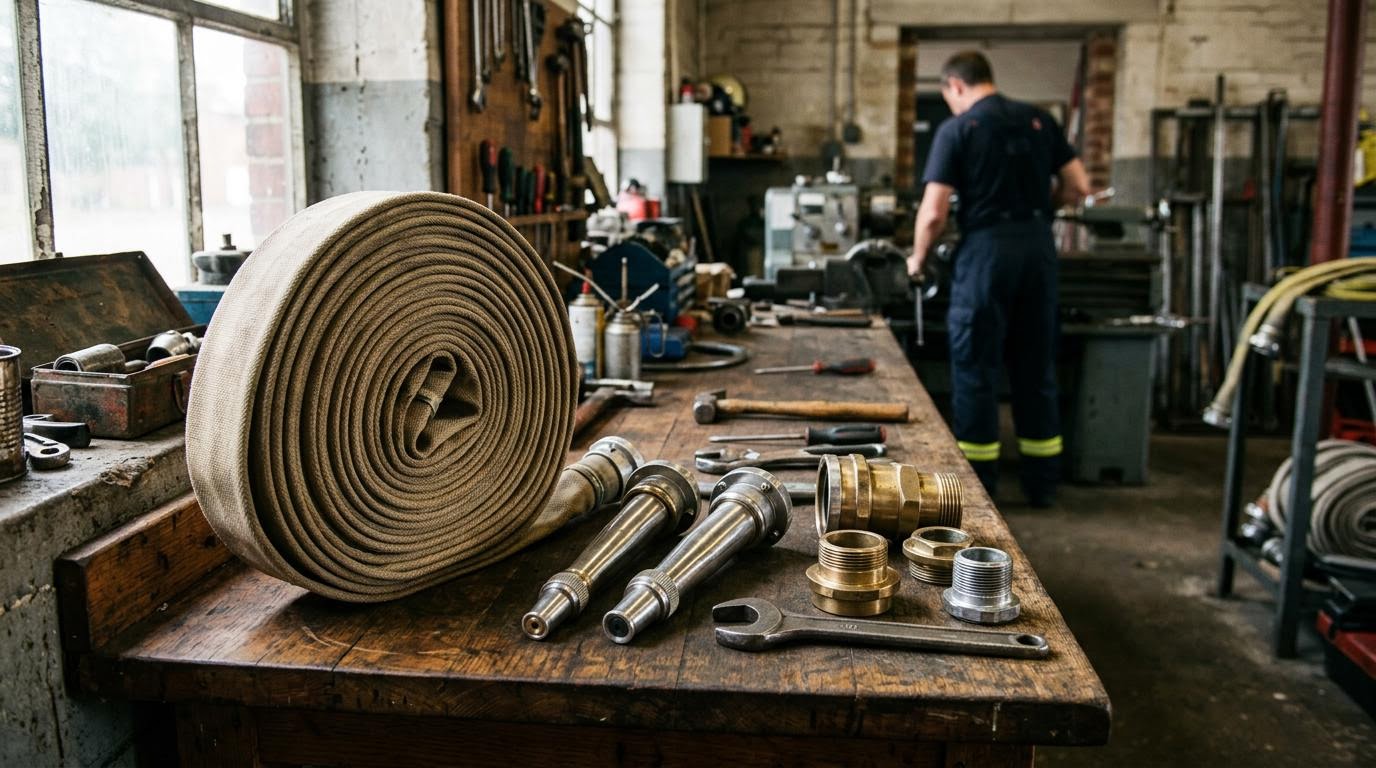

Учебный конспект по пожарным рукавам и рукавной арматуре охватывает классификацию линий для транспортировки огнетушащих веществ и устройство соединительных деталей. Тема входит в базовый курс, а сами учебные конспекты по этой теме относятся к пожарной и аварийно-спасательной технике. Материал требует наглядности.
Коротко о главном в теме:
Читайте по теме: Назначение, виды, устройство и использование пожарных рукавов, рукавных соединений, стволов, оборудования, немеханизированного инструмента.
- Пожарные рукава делятся на напорно-всасывающие и напорные.
- Назначение рукавов связано с подачей воды или раствора к месту пожара.
- Рукавная арматура включает соединительные элементы, стволы и оборудование для работы рукавной линии.
- В материалах по теме отдельно рассматриваются рукавные соединения из-за особенностей их конструкции.
Место темы в учебном плане и подготовка к занятию
Изучение пожарного оборудования начинается с базовых понятий транспортировки жидкостей под давлением. Студенты должны усвоить физические принципы работы насосов и гидравлики, прежде чем переходить к конкретным моделям рукавов. Без понимания разницы между созданием вакуума и нагнетанием давления тема усваивается плохо. Подготовьте к лекции реальные срезы материалов. Картинки на слайдах не дают представления о жесткости каркаса или толщине внутреннего полимерного слоя.
Заложите на теоретическую часть минимум два академических часа. Первый час уйдет на классификацию и материалы. Второй час придется полностью посвятить арматуре и правилам эксплуатации. Курсанты часто недооценивают вес заполненной линии. Принесите на занятие пустую скатку и назовите ее массу после заполнения водой. Цифры отрезвляют аудиторию. Практическое занятие планируйте на улице или в просторном гараже, где можно раскатать двадцатиметровую линию без помех.
Обязательно включите в конспект правила техники безопасности. Разрыв линии под давлением наносит серьезные травмы. Объясните алгоритм действий при появлении свища или резком скачке давления в системе. Студенты обязаны знать команды мотористу на насосе наизусть. На зачете спрашивайте эти команды без подготовки.
Разбор напорных и напорно-всасывающих линий
Пожарные рукава делятся на напорно-всасывающие и напорные. Напорные подают воду от насоса машины или гидранта к стволу. Они работают под избыточным внутренним давлением. Стенки делают гибкими для удобства скатывания и прокладки по сложным траекториям. Внутреннее гидроизоляционное покрытие предотвращает утечки и снижает трение воды. Расскажите о зависимости потери напора от длины линии. Это пригодится при расчетах на следующих курсах.
Напорно-всасывающие рукава работают иначе. Они забирают воду из открытых водоемов. Насос создает внутри вакуум, и атмосферное давление загоняет воду внутрь. Обычный гибкий рукав сплющился бы от такой нагрузки. Поэтому внутри предусмотрен жесткий металлический или полимерный каркас в виде спирали. Он сохраняет круглое сечение при отрицательном давлении. Покажите этот каркас на срезе. Объясните, почему такие рукава нельзя бросать на асфальт или переезжать машиной. Поврежденная спираль делает деталь непригодной к использованию.
Отдельно проговорите маркировку. Буквы и цифры на поверхности несут всю нужную информацию. Диаметр, рабочее давление, климатическое исполнение и дата выпуска. Заставьте аудиторию расшифровать несколько примеров из практики. Умение читать маркировку спасает от ошибок при комплектации пожарного автомобиля перед выездом.
Устройство рукавной арматуры и стволов
Рукавная арматура включает соединительные элементы, стволы и оборудование для работы рукавной линии. Начните блок с пожарных стволов. Они формируют струю. Струя бывает сплошной или распыленной. Сплошная бьет далеко и сбивает пламя. Распыленная создает защитный экран от теплового излучения и охлаждает помещение. Покажите комбинированные ручные стволы. Они позволяют менять тип струи поворотом рукоятки. Дайте курсантам разобрать и собрать такой ствол.
Переходите к разветвлениям. Трехходовое разветвление — классика. Оно делит один магистральный поток на три рабочих. Объясните принцип работы клапанов. Покажите, как правильно открывать вентили, чтобы избежать гидравлического удара. Гидроудар рвет линию мгновенно. Водосборники работают наоборот. Они собирают воду от двух колонок в один всасывающий патрубок насоса. Их устройство проще, но требует чистоты обратных клапанов.
К арматуре также относят гидроэлеваторы и пеносмесители. Гидроэлеватор нужен для забора воды с больших глубин. Он работает по принципу эжекции. Эта тема сложна для понимания. Нарисуйте схему потоков на доске. Пеносмеситель дозирует пенообразователь в воду. Объясните разницу между подачей воды и подачей пены. Пена требует совершенно других насадок и стволов.
Специфика изучения рукавных соединений
В материалах по теме отдельно рассматриваются рукавные соединения. Конструкция головок Богданова стала стандартом. Две одинаковые детали цепляются клыками за наклонные площадки друг друга. Система симметричная. Нет деления на папу и маму. Это экономит секунды при развертывании. Покажите, как резиновые уплотнительные кольца прижимаются друг к другу под давлением воды. Чем выше давление, тем плотнее стык.
Разберите виды головок. Рукавные навязываются на концы рукавов проволокой. Муфтовые накручиваются на патрубки насосов. Цапковые вкручиваются внутрь оборудования. Заглушки закрывают неиспользуемые патрубки. Студенты должны различать их визуально с трех метров. Отработайте норматив по соединению головок в крагах. Работать голыми руками на пожаре никто не будет. Толстые перчатки сильно меняют тактильные ощущения.
Объясните правила ухода за соединениями. Клыки нельзя отбивать молотком. Резинки рассыхаются на солнце и требуют замены. Покажите специальный ключ для смыкания тугих головок. Научите пользоваться ключом так, чтобы не сорвать клыки. Неправильное приложение усилия ломает алюминиевый сплав.
Оборудование для обслуживания и эксплуатации
Назначение рукавов связано с подачей воды или раствора к месту пожара, но после пожара с ними нужно работать на базе. Оборудование для обслуживания линий вынесено в отдельный блок. Рукавные задержки фиксируют висящую линию на лестничных маршах. Без них вес воды оторвет соединительную головку. Мостики защищают проложенную по дороге линию от колес автомобилей. Их кладут парами. Кассеты служат для хранения скаток в отсеках.
Процесс обслуживания включает мойку, сушку, ремонт и испытания. В конспекте распишите алгоритм гидравлических испытаний. Укажите испытательное давление для каждого типа линий. Расскажите про рукавомоечные машины и башни для сушки. Сушить резину на батарее нельзя. Объясните методы ремонта: вулканизация и наклейка заплат. Студент должен знать, в каких случаях ремонт возможен, а в каких оборудование списывается.
Особое внимание уделите правилам скатывания. Одинарная скатка применяется для хранения на складе. Двойная скатка используется в боевом расчете. Она позволяет размотать линию одним броском без перекручивания. Покажите технику броска. Это требует физической сноровки. Регулярные тренировки с пустой линией формируют мышечную память.
Оценка знаний и практические нормативы
Теоретический опрос не дает полной картины. Оценивайте практические навыки. Установите жесткий лимит времени на прокладку магистральной линии от автоцистерны. Штрафуйте за перекручивание, неплотно закрытые соединения и брошенные на асфальт головки. Умение быстро найти нужный переходник ценится выше знания года изобретения первого насоса.
Создавайте нестандартные ситуации на зачете. Выдайте рукава разных диаметров и попросите собрать работающую схему с помощью переходных головок. Заставьте заменить поврежденный рукав в середине развернутой линии. Такие задачи проверяют реальное понимание гидравлики и логику курсанта.
В финале курса проведите комплексное занятие. Объедините работу с насосом, прокладку линий и подачу воды через разные стволы. Только работающая под давлением система показывает все ошибки монтажа. Текущие стыки и фонтаны из свищей становятся лучшими учителями. Оценка за это занятие ставится всему расчету целиком. Это учит командной работе и ответственности за свой участок.
