Факторы, определяющие толщину слоя при панорамной томографии

При панорамной томографии толщина выделяемого слоя определяется формой томографической траектории. На этот физический параметр прямо влияет величина угла движения рентгеновского излучателя и принимающего сенсора. Чем шире заданная аппаратом зона фокусировки, тем больше получается толщина итогового слоя на готовом снимке.

Геометрия движения и формирование фокусного слоя

Форма пути, по которому движутся элементы томографа вокруг головы пациента, задает базовую геометрию снимка. Излучатель описывает сложную асимметричную кривую. Именно от нее зависит, какие именно анатомические структуры попадут в резкий фокус. Траектория — это не простая окружность. Центр вращения постоянно смещается в процессе работы оборудования, формируя дугу, соответствующую стандартной форме челюстей. Понимание этой кинематики помогает методистам и преподавателям объяснять природу искажений на краях снимка.

Величина угла движения работает как основной механический регулятор глубины резкости. Большой угол обкатки дает тонкий срез. Меньший угол закономерно увеличивает толщину выделяемого слоя. Это фундаментальная физика радиологического процесса.

По теме: Теплотворная способность древесины: от чего зависит и как её измеряют.

Настройки аппаратуры и позиционирование объекта

Тонкость изображения зависит не только от заводских характеристик оборудования, но и от текущей настройки аппарата перед процедурой. В разных режимах съемки параметры могут существенно меняться. Оператор выбирает конкретную программу, отталкиваясь от текущей клинической задачи.

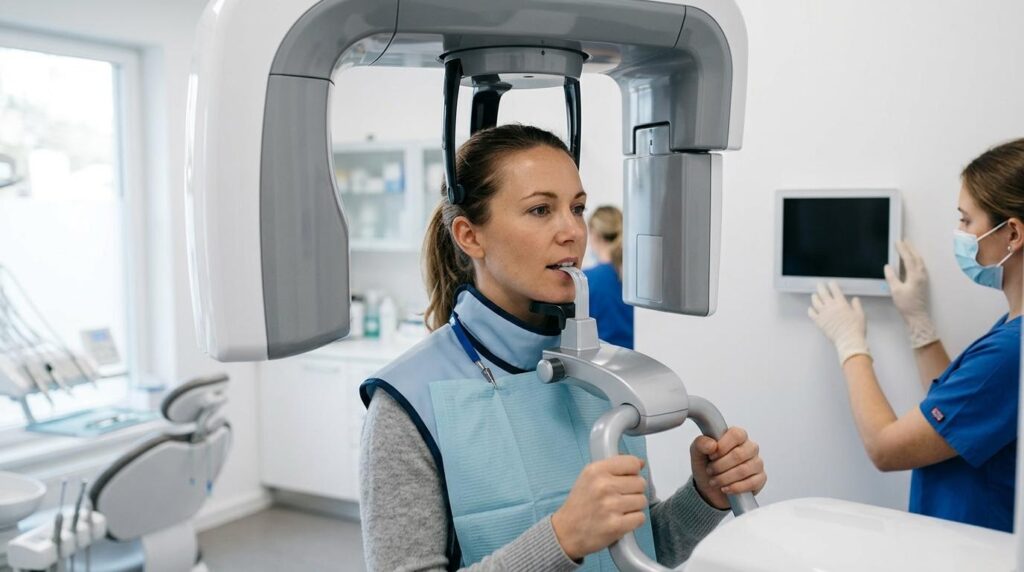

Правильное положение объекта съемки критически значимо для точного попадания в фокусный слой. Малейшее смещение головы выводит интересующую челюстную область из зоны резкости. Объект должен находиться строго в центре зоны фокусировки. Если подбородок опущен слишком низко, фокусный слой смещается, и корни передних зубов выпадают из зоны видимости. Поднятый подбородок создает обратный эффект. Фиксация головы пациента специальным упором обязательна при любом режиме работы томографа.

Методические особенности разбора темы на занятиях

При обучении студентов-рентгенологов фокус смещают на практическое понимание физики аппарата. Изучение траекторий движения лучше начинать с базовых симметричных дуг. Позже можно переходить к сложным маршрутам. Важно демонстрировать снимки с ошибками укладки. Это наглядно показывает, как смещение объекта меняет его положение внутри или снаружи выделенного слоя. Студенты должны четко усвоить разницу между физическим размером фокусного пятна рентгеновской трубки и шириной самого фокусного слоя. Первое влияет на геометрическую нерезкость, второе определяет объем тканей, попадающих в срез.

Частые вопросы о параметрах панорамной томографии

Как связана ширина зоны фокусировки и толщина слоя?

Существует прямая пропорциональная зависимость между этими двумя техническими параметрами. Чем шире зона фокусировки, тем больше толщина слоя. Узкая зона позволяет получить предельно тонкий срез с высокой детализацией мелких костных структур. Широкая зона захватывает больше тканей, но немного снижает общую резкость.

Почему в разных режимах съемки толщина меняется?

Производители закладывают в оборудование специализированные программы для решения разных диагностических задач. Детский режим, изолированная съемка отдельных сегментов челюсти или ортогональные проекции требуют специфических параметров. Аппарат автоматически корректирует форму траектории и угол движения. Из-за этого меняются характеристики фокусного коридора.

Что происходит при неправильном положении объекта?

Точность позиционирования напрямую влияет на совпадение реальных анатомических структур с расчетным фокусным слоем. Если пациент сдвинулся немного вперед или назад, его зубы выходят из зоны оптимальной резкости. Изображение получается размытым. Пропорции корней и коронок визуально искажаются.

Влияет ли движение пациента на параметры слоя?

Физическая толщина слоя задается аппаратом и остается неизменной в процессе вращения излучателя. Любое движение объекта во время экспозиции просто размывает проекцию. Слой остается прежним, но анатомические ориентиры смещаются внутри него. Это приводит к появлению динамических артефактов на снимке.

Можно ли программно изменить толщину слоя после съемки?

Классическая панорамная томография формирует статичное плоское изображение с заранее заданными при экспозиции физическими параметрами. Перестроить слой на уже готовом снимке технически невозможно. Все настройки резкости, глубины и траектории задаются оператором строго до начала вращения трубки.

Как форма траектории адаптируется под пациента?

Траектория движения излучателя обычно рассчитывается так, чтобы максимально точно повторить усредненную подковообразную форму челюсти. Если анатомия пациента сильно отличается от стандарта из-за аномалий развития, края зубного ряда могут не совпасть с выделенным слоем. В продвинутых аппаратах форму траектории можно слегка корректировать вручную.

Зависит ли толщина слоя от скорости движения излучателя?

Скорость вращения элементов томографа влияет на общее время экспозиции и суммарную лучевую нагрузку на пациента. На геометрию самого выделяемого слоя этот параметр не оказывает прямого влияния. Главным фактором формирования среза остается величина угла обкатки. Скорость подбирается производителем для минимизации артефактов от непроизвольных движений.

Ошибки позиционирования остаются главной причиной нечетких панорамных снимков. Знание физики формирования слоя помогает оператору быстрее находить причину брака и правильно корректировать положение пациента при повторной съемке.
