Прямое увеличение изображения достигается с помощью оптической системы. Такой способ увеличивает изображение без промежуточного преобразования. Свет проходит сквозь линзы или отражается от зеркал, сразу формируя видимую глазом картинку. В медицинской и учебной оптике этот процесс относят к увеличению в приборе. Для корректной работы всего механизма принципиально важно точное соотношение фокусных расстояний элементов системы. Сигнал не оцифровывается и не переводится в электрические импульсы. Пользователь видит реальный свет, изменивший направление из-за преломления.
- Физические основы работы оптических систем
- Применение в учебной и медицинской оптике
- Сравнение способов масштабирования изображения
- Методические рекомендации для учителей
- Лабораторные работы по оптике
- Ответы на частые вопросы по теме
- Почему прямое увеличение ограничено по кратности?
- Как соотношение фокусных расстояний влияет на телескоп?
- Что значит «увеличение в приборе»?
Физические основы работы оптических систем
Свет распространяется прямолинейно. При переходе из одной среды в другую его лучи преломляются. Форма прозрачного материала определяет, как именно изменятся пути этих лучей. Собирающие линзы сводят пучок в одну точку. Рассеивающие заставляют его расходиться. Комбинация этих элементов позволяет управлять масштабом.
Отношение размера полученной картинки к размеру самого предмета называют линейным увеличением. Оно зависит от того, где находится предмет относительно фокуса линзы. Если объект стоит между фокусом и самой линзой, мы видим мнимое, прямое и увеличенное изображение. Именно так работает обычная лупа. Это самый простой пример оптической системы.
Сложные приборы используют несколько линз. Объектив строит действительное перевернутое изображение. Окуляр работает как лупа и увеличивает уже это промежуточное изображение. Итоговый результат зависит от характеристик обеих частей. Отношение фокусных расстояний объектива и окуляра определяет общую кратность прибора. Ошибка в расчетах этих параметров приведет к размытию картинки.
Применение в учебной и медицинской оптике

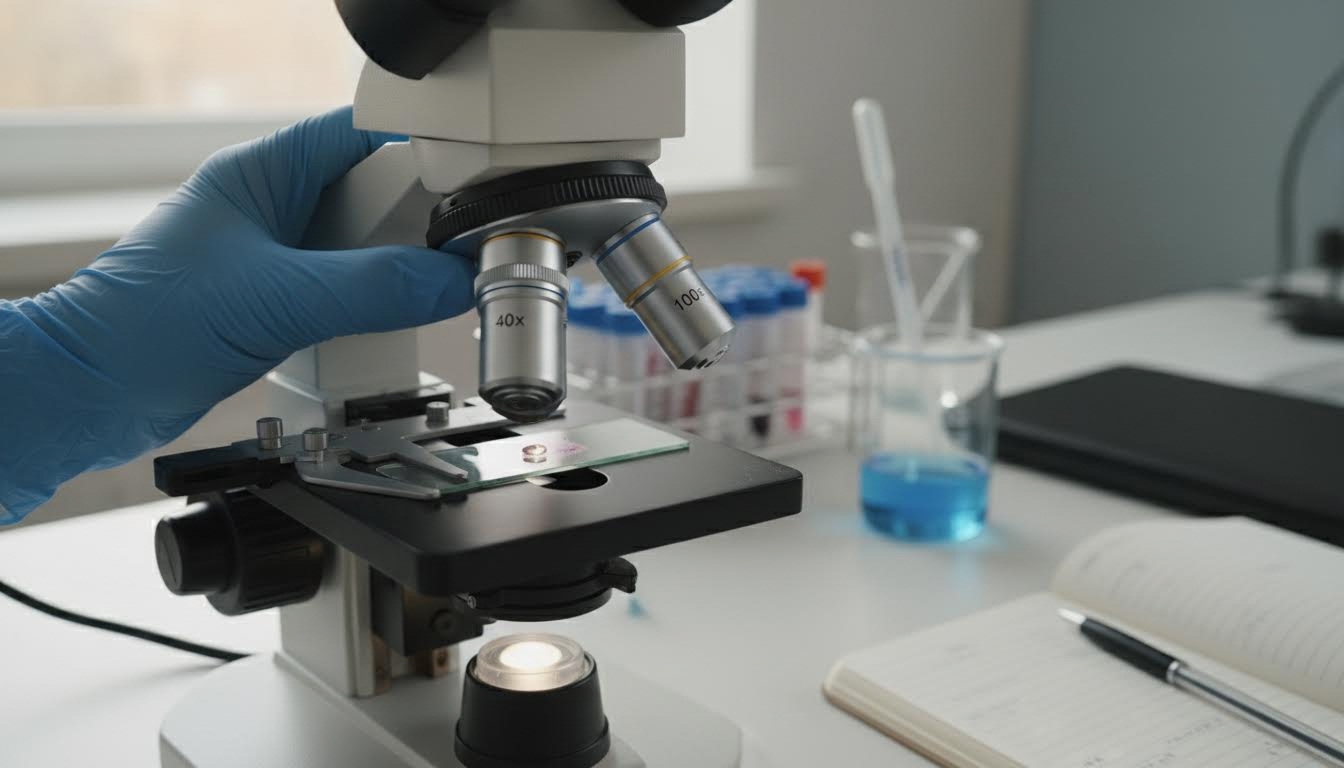

Школьные микроскопы работают по принципу прямого оптического увеличения. Ученик смотрит в окуляр и видит препарат на предметном стекле. Никаких экранов. Только стекло, свет и глаз. Преподавателю биологии нужно уметь объяснять механику настройки резкости. Вращение макровинта меняет расстояние от объектива до объекта. Это позволяет найти правильную фокусную плоскость.
В медицине оптические системы помогают при хирургических операциях и осмотрах. Налобные бинокулярные лупы стоматологов или хирургов увеличивают рабочее поле. Врач видит мелкие детали напрямую. Отсутствие цифровой обработки убирает задержку сигнала. Это критично при точных движениях скальпелем.
Эндоскопы старого образца передавали картинку по системе линз внутри гибкой или жесткой трубки. Опять же, работало правило прямого масштабирования. Сейчас такие приборы часто дополняют камерами. Однако базовая оптическая часть всё равно формирует первичное изображение.
Сравнение способов масштабирования изображения
На уроках физики полезно сравнивать разные технологии. Ученики часто путают оптический зум с цифровым. Разница кроется в физике процесса.
| Характеристика | Прямое (оптическое) увеличение | Непрямое (цифровое) увеличение |
|---|---|---|
| Способ получения | Преломление лучей в системе линз | Программная обрезка и растягивание кадра |
| Потеря качества | Зависит от качества стекла (аберрации) | Неизбежна, появляются пиксели |
| Промежуточное преобразование | Отсутствует | Свет преобразуется в цифровой код матрицей |
| Ключевой параметр | Соотношение фокусных расстояний | Разрешение матрицы и алгоритмы интерполяции |
| Применение в приборах | Бинокли, телескопы, лупы, микроскопы | Смартфоны, веб-камеры, мониторы |
Методические рекомендации для учителей
При изучении геометрической оптики школьники испытывают трудности с построением лучей. Начинайте объяснение с простейшей схемы. Покажите ход луча параллельно главной оптической оси. Затем проведите луч через оптический центр. Точка их пересечения даст понимание, где формируется картинка.
Используйте оптическую скамью. Практика всегда работает лучше теории. Поставьте свечу или лампу, линзу и экран. Двигайте экран, пока пламя не станет четким. Затем уберите экран и предложите посмотреть сквозь линзу на предмет вблизи. Смена действительного изображения на мнимое наглядно показывает разницу в режимах работы стекла.
Разбирайте ошибки. Частая проблема — непонимание роли фокусного расстояния. Дети думают, что чем толще стекло, тем сильнее оно увеличивает всегда и везде. Покажите, что кривизна поверхности определяет фокус, а увеличение зависит от дистанции до предмета. Нарисуйте на доске схему микроскопа. Подпишите объектив и окуляр. Объясните, почему их кратности перемножаются.
Расскажите про аберрации. Хроматическая аберрация возникает из-за разного преломления волн разной длины. Края предметов окрашиваются в радужные цвета. Сферическая аберрация размывает края из-за формы линзы. Производители оптики склеивают разные сорта стекла, чтобы компенсировать эти искажения. Это отличный повод поговорить о профессии инженера-оптика.
Лабораторные работы по оптике
Студентам технических и педагогических вузов нужны более глубокие знания. Лабораторный практикум должен включать измерение фокусных расстояний сложных систем. Метод Бесселя подходит для собирающих линз. Суть в поиске двух положений линзы, при которых на экране получается четкая картинка одного и того же предмета при неизменном расстоянии между предметом и экраном.
Определение увеличения микроскопа требует использования объект-микрометра и окуляр-микрометра. Студент сравнивает шкалы и вычисляет реальную цену деления. Это формирует навык точных оптических измерений. Понимание того, как достигается масштаб без потери физического смысла объектов, формирует инженерное мышление.
Ответы на частые вопросы по теме
Почему прямое увеличение ограничено по кратности?
Ограничение диктует волновая природа света. Существует предел дифракции. Две точки сливаются в одну, если расстояние между ними меньше половины длины световой волны. Для видимого спектра это около 200 нанометров. Никакие идеальные линзы не помогут рассмотреть объекты меньше этого размера. Потребуется электронный микроскоп, который использует пучок электронов вместо света.
Как соотношение фокусных расстояний влияет на телескоп?
В телескопе Кеплера увеличение равно отношению фокусного расстояния объектива к фокусному расстоянию окуляра. Чем длиннофокуснее объектив и короткофокуснее окуляр, тем сильнее приближение. Поэтому астрономические трубы делают такими длинными. Окуляр при этом остается маленькой линзой, в которую смотрит наблюдатель.
Что значит «увеличение в приборе»?
Этот термин подчеркивает, что масштаб меняется внутри самого устройства силами его конструкции. Глаз воспринимает уже готовый результат. Если вы сфотографируете объект через микроскоп, а потом растянете фото на экране компьютера, это будет уже внешнее, вторичное масштабирование. Первичное происходит именно в оптическом тракте прибора.
Знание законов преломления позволяет конструировать приборы под любые задачи. Понимание базы защищает от ошибок при выборе оборудования.
